POUŽITÍ
Rozváděče jsou určeny pro centrální nebo skupinovou kompenzaci průmyslových provozů s nízkým podílem nelineárních spotřebičů.

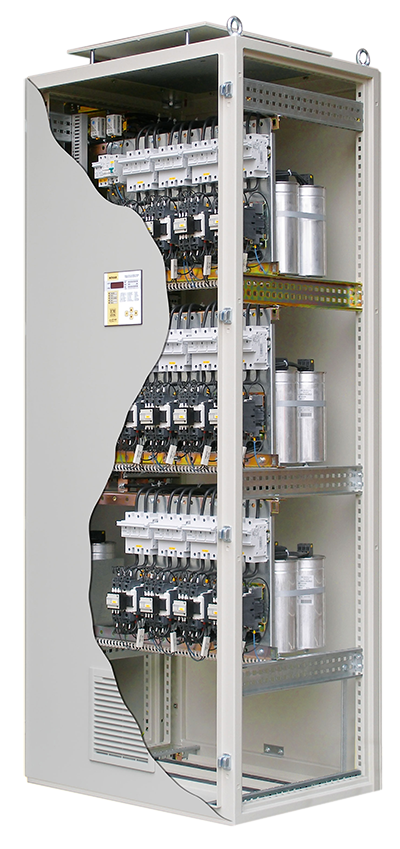

Kompenzační rozváděč VARKOM (56-300 kvar) Kompenzační pole s přívodním odpínačem |
|||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Typ |
Výkon [kvar] |
Ztráty [W] |
Hmotnost [kg] |
Rozměr (v/š/h) [mm] |
Přívodní vedení |
||||||||||
A, C | B | Přívod shora A Přívod zboku C |
Přívod spodem B | proud [A] | |||||||||||
EV-56/18 | 56 (18x3,15) | 180 | 144 | 144 | 2000/600/400 nebo atyp. výška 1400, 1600, 1800 |
2000/600/400 | 116 | ||||||||
EV-63/10 | 63 (10x6,25) | 170 | 143 | 143 | 130 | ||||||||||
EV-68/11 | 68 (11x6,25) | 200 | 141 | 141 | 140 | ||||||||||
EV-75/12 | 75 (12x6,25) | 220 | 143 | 143 | 155 | ||||||||||
EV-87/14 | 87 (14x6,25) | 230 | 144 | 144 | 180 | ||||||||||
EV-93/15 | 93 (15x6,25) | 250 | 147 | 147 | 192 | ||||||||||
EV-100/16 | 100 (16x6,25) | 270 | 149 | 149 | 206 | ||||||||||
EV-112/9 | 112 (9x12,5) | 290 | 150 | 150 | 232 | ||||||||||
EV-112/18 | 112 (18x6,25) | 310 | 155 | 155 | 232 | ||||||||||
EV-118/19 | 118 (19x6,25) | 310 | 155 | 155 | 243 | ||||||||||
EV-125/20 | 125 (20x6,25) | 320 | 157 | 157 | 2000/600/400 nebo atyp. výška 1600, 1800 |
258 | |||||||||
EV-125/10 | 125 (10x12,5) | 330 | 155 | 155 | 258 | ||||||||||
EV-137/11 | 137 (11x12,5) | 360 | 159 | 159 | 284 | ||||||||||
EV-150/12 | 150 (12x12,5) | 380 | 164 | 164 | 310 | ||||||||||
EV-175/14 | 175 (14x12,5) | 450 | 168 | 188 | 2000/800/400 nebo 2000/600/600 |
361 | |||||||||
EV-200/16 | 200 (16x12,5) | 510 | 174 | 192 | 413 | ||||||||||
EV-225/18 | 225 (18x12,5) | 580 | 182 | 200 | 464 | ||||||||||
EV-250/20 | 250 (20x12,5) | 630 | 205 | 225 | 2000/800/400 | 2000/800/600 | 516 | ||||||||
EV-250/10 | 250 (10x25) | 630 | 185 | 203 | 2000/600/400 | 2000/800/400 nebo 2000/600/600 |
516 | ||||||||
EV-275/11 | 275 (11x25) | 740 | 190 | 208 | 568 | ||||||||||
EV-300/12 | 300 (12x25) | 780 | 212 | 231 | 2000/800/400 | 2000/800/600 | 619 |
Kompenzační rozváděč VARKOM (325-800 kvar) | Přívodní pole | |||||
---|---|---|---|---|---|---|
Kompenzační pole s přívodním polem | PP- (QP, VP) | Přívodní vedení | ||||
Typ |
Výkon [kvar] |
Ztráty [W] |
Hmotnost [kg] |
Rozměr (v/š/h) [mm] |
Typ |
proud [A] |
EV-325/13 | 325 (13x25) | 720 | 201 | 2000/600/600 nebo 2000/800/400 |
800-6 (800-4) |
670 |
EV-350/14 | 350 (14x25) | 760 | 205 | 722 | ||
EV-375/15 | 375 (15x25) | 810 | 210 | 772 | ||
EV-400/16 | 400 (16x25) | 880 | 235 | 2000/800/600 (400) | 825 | |
EV-425/17 | 425 (17x25) | 940 | 243 | 2000/800/600 | 1000-6 | 877 |
EV-450/18 | 450 (18x25) | 980 | 247 | 929 | ||
EV-500/10 | 500 (10x50) | 1080 | 257 | 1032 | ||
EV-500/20 | 500 (20x25) | 1080 | 257 | 1032 | ||
EV-550/11 | 550 (11x50) | 1210 | 271 | 1250-6 | 1135 | |
EV-600/12 | 600 (12x50) | 1320 | 286 | 1238 | ||
EV-650/13 | 650 (13x50) | 1470 | 403 | 2000/2x600/600 | 1600-6 | 1339 |
EV-700/14 | 700 (14x50) | 1580 | 416 | 1442 | ||
EV-750/15 | 750 (15x50) | 1690 | 433 | 1545 | ||
EV-800/16 | 800 (16x50) | 1790 | 443 | 1648 |

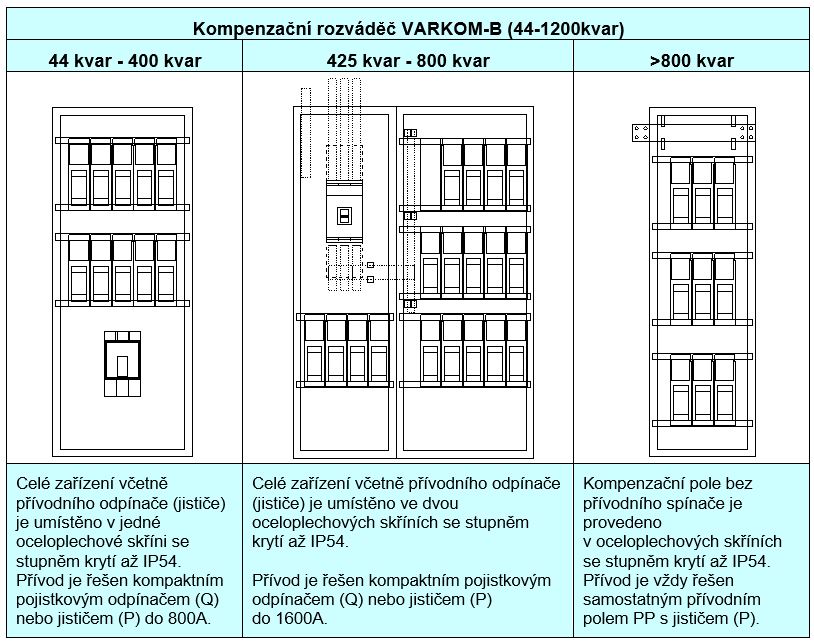

Kompenzační rozváděč VARKOM-B (44-400kvar) | |||||
---|---|---|---|---|---|
Samostatné pole s přívodním odpínačem/jističem | |||||
Typ |
Výkon |
Ztráty [W] |
Hmotnost [kg] |
Rozměr (v/š/h) [mm] |
Přívodní vedení proud [A] |
EVB-044/7 | 44 (7x6,25) | 155 | 168 | 2000/600/600 | 89 |
EVB-050/4 | 50 (4x12,5) | 166 | 169 | 103 | |
EVB-056/9 | 56 (9x6,25) | 184 | 184 | 116 | |
EVB-063/5 | 63 (5x12,5) | 185 | 185 | 129 | |
EVB-063/10 | 63 (10x6,25) | 214 | 175 | 129 | |
EVB-068/11 | 68 (11x6,25) | 208 | 173 | 142 | |
EVB-075/6 | 75 (6x12,5) | 216 | 173 | 155 | |
EVB-087/7 | 87 (7x12,5) | 221 | 175 | 181 | |
EVB-093/15 | 93 (15x6,25) | 239 | 185 | 191 | |
EVB-100/8 | 100 (8x12,5) | 291 | 186 | 206 | |
EVB-100/16 | 100 (16x6,25) | 307 | 188 | ||
EVB-112/9 | 112 (9x12,5) | 327 | 190 | 232 | |
EVB-112/18 | 112 (18x6,25) | 380 | 202 | ||
EVB-118/19 | 118 (19x6,25) | 385 | 205 | 243 | |
EVB-125/5 | 125 (5x25) | 346 | 190 | 258 | |
EVB-125/10 | 125 (10x12,5) | 355 | 191 | ||
EVB-137/11 | 137 (11x12,5) | 370 | 195 | 284 | |
EVB-150/6 | 150 (6x25) | 437 | 199 | 310 | |
EVB-150/12 | 150 (12x12,5) | 489 | 213 | ||
EVB-175/7 | 175 (7x25) | 537 | 217 | 361 | |
EVB-175/14 | 175 (14x12,5) | 546 | 217 | ||
EVB-200/8 | 200 (8x25) | 605 | 223 | 413 | |
EVB-200/16 | 200 (16x12,5) | 619 | 227 | ||
EVB-225/9 | 225 (9x25) | 690 | 234 | 464 | |
EVB-225/18 | 225 (18x12,5) | 699 | 234 | ||
EVB-250/10 | 250 (10x25) | 743 | 244 | 516 | |
EVB-275/11 | 275 (11x25) | 823 | 252 | 568 | |
EVB-300/6 | 300 (6x50) | 915 | 263 | 619 | |
EVB-300/12 | 300 (12x25) | 912 | 263 | ||
EVB-325/13 | 325 (13x25) | 1090 | 316 | 2000/800/600 | 670 |
EVB-350/7 | 350 (7x50) | 1141 | 321 | 722 | |
EVB-350/14 | 350 (14x25) | 1138 | 321 | ||
EVB-375/15 | 375 (15x25) | 1198 | 337 | 772 | |
EVB-400/8 | 400 (8x50) | 1249 | 343 | 825 | |
EVB-400/16 | 400 (16x25) | 1246 | 342 |
Kompenzační rozváděč VARKOM-B (425-800kvar) | |||||
---|---|---|---|---|---|
Dvě samostatné pole s přívodním odpínačem/jističem | |||||
Typ |
Výkon [kvar] |
Ztráty [W] |
Hmotnost [kg] |
Rozměr (v/š/h) [mm] |
Přívodní vedení proud [A] |
EVB-425/17 | 400 (16x25) | 1333 | 444 | 2000/2x600/600 | 877 |
EVB-450/9 | 450 (9x50) | 1384 | 450 | 929 | |
EVB-450/18 | 450 (18x25) | 1381 | 450 | ||
EVB-475/19 | 475 (19x25) | 1434 | 462 | 980 | |
EVB-500/10 | 500 (10x50) | 1485 | 467 | 1032 | |
EVB-500/20 | 500 (20x25) | 1482 | 467 | ||
EVB-525/21 | 525 (21x25) | 1596 | 471 | 1084 | |
EVB-550/11 | 550 (11x50) | 1647 | 476 | 1135 | |
EVB-550/22 | 550 (22x25) | 1644 | 475 | ||
EVB-575/23 | 575 (23x25) | 1753 | 483 | 1187 | |
EVB-600/12 | 600 (12x50) | 1804 | 489 | 1238 | |
EVB-600/24 | 600 (24x25) | 1801 | 488 | ||
EVB-625/25 | 625 (25x25) | 1984 | 507 | 1290 | |
EVB-650/13 | 650 (13x50) | 2034 | 512 | 1339 | |
EVB-650/26 | 650 (26x25) | 2031 | 512 | ||
EVB-675/27 | 675 (27x25) | 2163 | 565 | 2000/600+800/600 | 1393 |
EVB-700/14 | 700 (14x50) | 2214 | 571 | 1442 | |
EVB-700/28 | 700 (28x25) | 2211 | 570 | ||
EVB-725/29 | 725 (29x25) | 2264 | 578 | 1496 | |
EVB-750/15 | 750 (15x50) | 2315 | 583 | 1545 | |
EVB-750/30 | 750 (30x25) | 2312 | 583 | ||
EVB-775/31 | 775 (31x25) | 2365 | 591 | 1600 | |
EVB-800/16 | 800 (16x50) | 2416 | 596 | 1648 | |
EVB-800/32 | 800 (32x25) | 2413 | 596 |
Jako spínače jsou použity speciální dvoustupňové stykače - proudový přechodný děj při spínání je účinně tlumen předřazeným odporem, který je po odeznění děje ze silového obvodu vyřazen. Zaručena je tak vysoká spolehlivost celého zařízení.
Kondenzátory jsou systému MKP (metalizovaná polypropylénová fólie), samohojitelné s bezpečnostním přetlakovým odpojovačem, jsou plněné plynem nebo je použit nevytékavý impregnant (suché kondenzátory) neobsahující žádné PCB látky. Ztrátový výkon kondenzátorů max. 0,5W/kvar.
Provoz kompenzátoru je řízen mikroprocesorovým regulátorem, s možností automatického nastavení provozních parametrů. Regulátory mají zabudován digitální fázoměr a měří základní parametry sítě, včetně obsahu harmonických složek. Proces regulace účiníku se přizpůsobuje požadavkům zátěže, minimalizuje počet spínání a účinně zabraňuje překompenzování.
Celé zařízení je umístěno v jedné oceloplechové skříni se stupněm krytí až IP54.
Přívod je řešen kompaktním pojistkovým odpínačem do 630A. Připojení je možné shora (A), z boku zleva (C1), z boku zprava (C2) nebo spodem (B). Spodní přívod obvykle vyžaduje zvětšení šířky nebo hloubky skříně.
Malé výkony lze dodat též ve skříni menší výšky již do 1400mm-viz tabulka výkonů
Potřebný kompenzační výkon je vždy sestaven podle požadavku zákazníka, nebo na základě provedeného měření a analýzy s ohledem na charakter provozovaných spotřebičů.
Celé zařízení je umístěno v oceloplechových skříních se stupněm krytí až IP54. Přívod je u provedení shora (A1, A2) a zdola (B1, B2) vždy řešen samostatným přívodním polem, podle požadavku zákazníka může být vybaveno jističem (vypínačem) od 800A do 1600A. Přívodní pole může být umístěno vpravo nebo vlevo.
Provedení napojení zboku do přípojnic (C1, C2) může být bez přívodního pole. Pro servisní účely však výrobce doporučuje vždy zařadit do přívodu ke kompenzačnímu rozváděči vypínač (jistič, odpínač).
Potřebný kompenzační výkon je vždy sestaven podle požadavku zákazníka, nebo na základě provedeného měření a analýzy s ohledem na charakter provozovaných spotřebičů.
Kompenzační rozváděče se sestavují z jednotlivých modulů EVB o výkonu 6,25 až 50kvar - viz. tabulka výkonů
Výhodou modulárního uspořádání kompenzačních stupňů je rychlá montáž a jednoduchý servis. Kompenzační moduly je dále možno vestavět přímo do rozváděče nízkého napětí s minimálními nároky na prostor.
Připojení je možné shora (A, A1, A2), zboku (C1, C2), nebo spodem (B, B1, B2), zleva (1) / zprava (2).
Rozváděče VARKOM-B do 800kvar jsou vždy vybaveny přívodním pojistkovým odpínačem (jističem) pro přívod shora/zdola/zboku.
Typizovaná výkonová základní řada je shodná s kompenzačním rozváděčem VARKOM EV a je rozšířena až do 1200kvar.
Potřebný kompenzační výkon je vždy sestaven podle požadavku zákazníka, nebo na základě provedeného měření a analýzy s ohledem na charakter provozovaných spotřebičů.
Jiné řazení výkonů nebo použití pro ostatní napěťové hladiny nutno konzultovat s výrobcem.
Napěťová soustava / síť | 3PEN AC 50 Hz 400V/TN-C (3NPE AC 50Hz 400V/TN-S) |
na přání úprava pro soustavu | 3PEN AC 50 Hz 230V/TN-C (EV023) |
3PEN AC 50 Hz 208V/TN-C (EV020) | |
3PE AC 50Hz 500V/IT, TT (EV050) | |
3PEN AC 50 Hz 690V/TN-C (EV069) | |
Proudový obvod regulátoru | x/5A, max. spotřeba 1 VA |
Stupeň krytí | IP40 (IP54 s regulátorem umístěným uvnitř skříně) |
Teplota prostředí | vnitřní provedení -5°C až +40°C |
(prům. teplota za 24 hod max. 35°C) | |
venkovní provedení (na přání) -25°C až +40°C | |
(prům. teplota za 24 hod max. 35°C) | |
Vnější vlivy | vnitřní provedení - třída vlivu dle ČSN 33 2000-5-51 ed. 3 – AB4 |
venkovní provedení - třída vlivu dle ČSN 33 2000-5-51 ed. 3 – AB3, AB4 | |
Povrchová úprava | elektroforézní nátěr, odstín RAL7035 |
Zařízení je vyrobeno v souladu s ČSN 35 7141 a ČSN EN 61439-1,-2 ed. 2 (35 7107)
