Přívodní pole slouží k připojení kompenzátorů, a zároveň umožňují odpojit kompenzační rozváděč od rozvodné soustavy.
Přívodní pole je řešeno v oceloplechové skříni se stupněm krytí až IP54. Standardně je vybaveno pevným jističem, odpínačem, vypínačem nebo pojistkovým odpínačem (viz. tab. č.13) a Cu přípojnicemi. Při požadavku na vyšší zkratovou odolnost je možno použít jiný typ jističe.

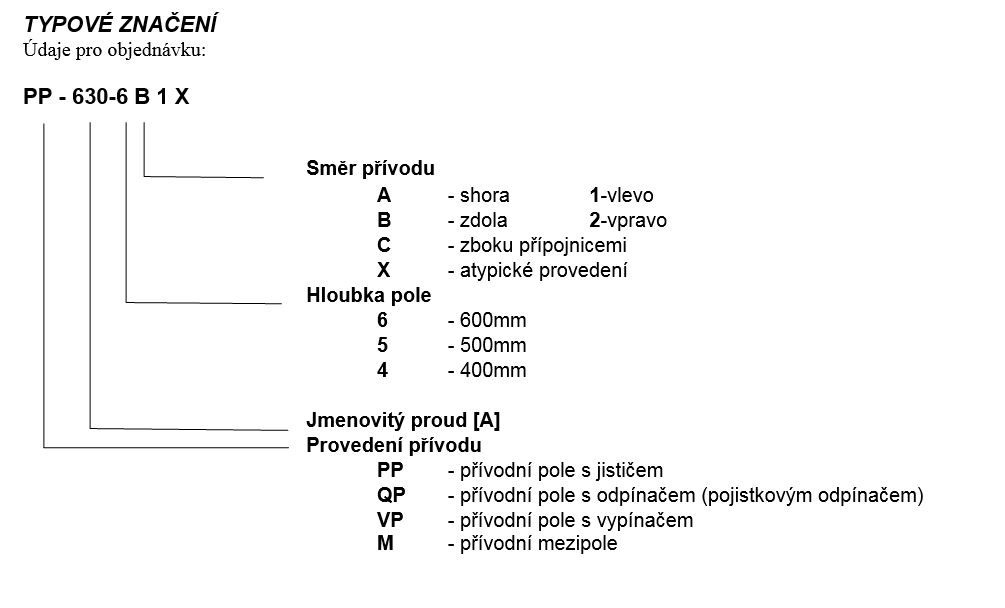

Typ PP (QP, VP, M) |
Jmenovitý proud [A] |
Jistící (odpínací) přístroj Fupact, Interpact, Compact, Masterpact |
Hmotnost [kg] |
Rozměr [mm] (v/š/h) |
---|---|---|---|---|
PP-100 až 250-6 (4, 5) | 100 (až 250) | ISFT160, 250, INS250, NR(NS)250 | 120 | 2000/600/600 altern. (2000/600/400) (2000/600/500) |
PP-315, 400-6 (4, 5) | 315 (400) | ISFT400, INS320, 400, NR(NS)400 | 130 | |
PP-500-6 (4,5) | 500 | ISFT630, INS500, NR(NS)630 ISFT630, INS630, NR(NS)630 |
137 | |
PP-630-6 (4,5) | 630 | |||
PP-800-4 | 800 | IN1000, NS800 / NT08, NW08 | 135/155 | |
PP-800-6 (5) | 800 | 145/165 | ||
PP-1000-6 (5) | 1000 | IN1000, NS1000 / NT10, NW10 | 160/180 | |
PP-1250-6 (5) | 1250 | IN1600, NS1250 / NT12, NW12 IN1600, NS1600 / NT16, NW16 |
170/190 | |
PP-1600-6 (5) | 1600 | 190/210 | ||
PP-2000-6 | 2000 | IN2500 / NW20 | 420/445 | 2000/800/600 |
PP-2500-6 | 2500 | IN2500 / NW25 | 470/500 |
